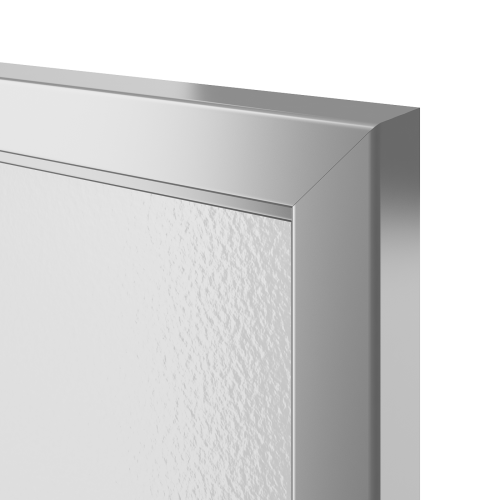

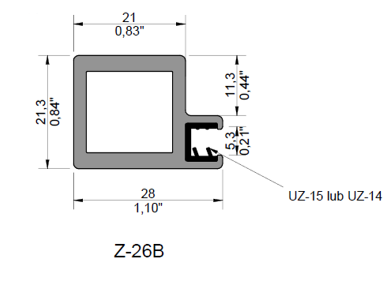

Profil ramowy Z-26 B

numer katalogowy 020 045 05

• Profil zbliżony jest kształtem do profila Z-23
• Profil nadaje się do wykonania ram na łącznikach do zawiasów AirSalice (020 040 00 + 020 041 00) oraz łącznikach do ram wąskich: 7004.
• Można, odpowiednio do zastosowanych łączników, stosować zawiasy ukryte AirSalice bądź zawiasy do ram wąskich firmy BLUM, Hettich lub inne do ram wąskich alu.
• Pogrubione ścianki umożliwiają zastosowanie profila szczególnie do projektowania ram o zwiększonych gabarytach: 2700x700 a nawet 3200x600
• Grube ścianki umożliwiają wykonanie otworów gwintowanych bezpośrednio w ściance profila – zalecany rozmiar gwintu M4, M5.
• Zalecane uchwyty: U9, U92, U922 oraz U1, U2, U3, U4, U5, U6, U8.
• Ujma na szkło wynosi: 45mm na wysokości i szerokości.
