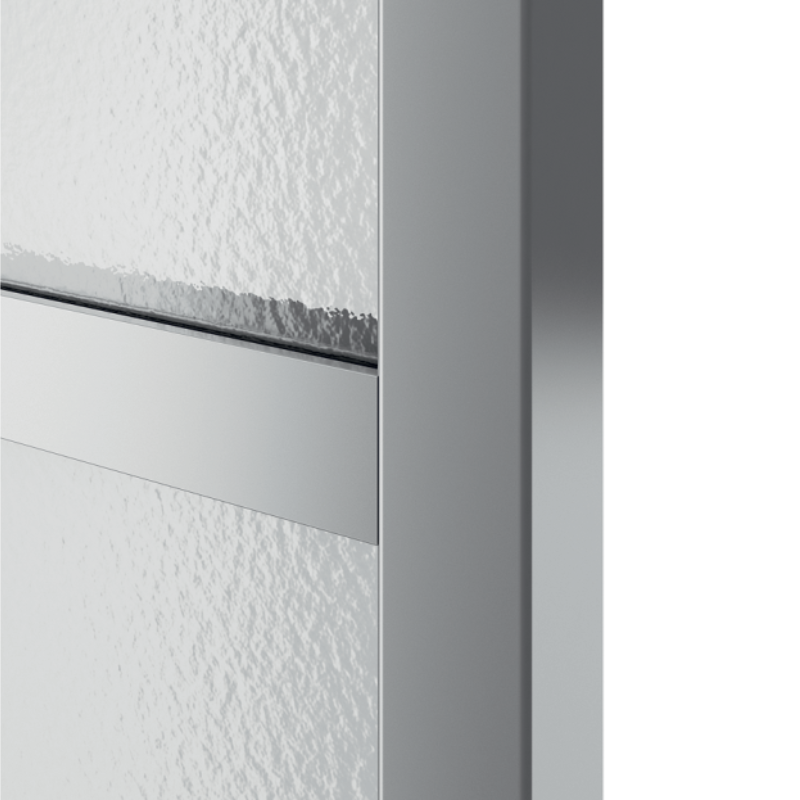

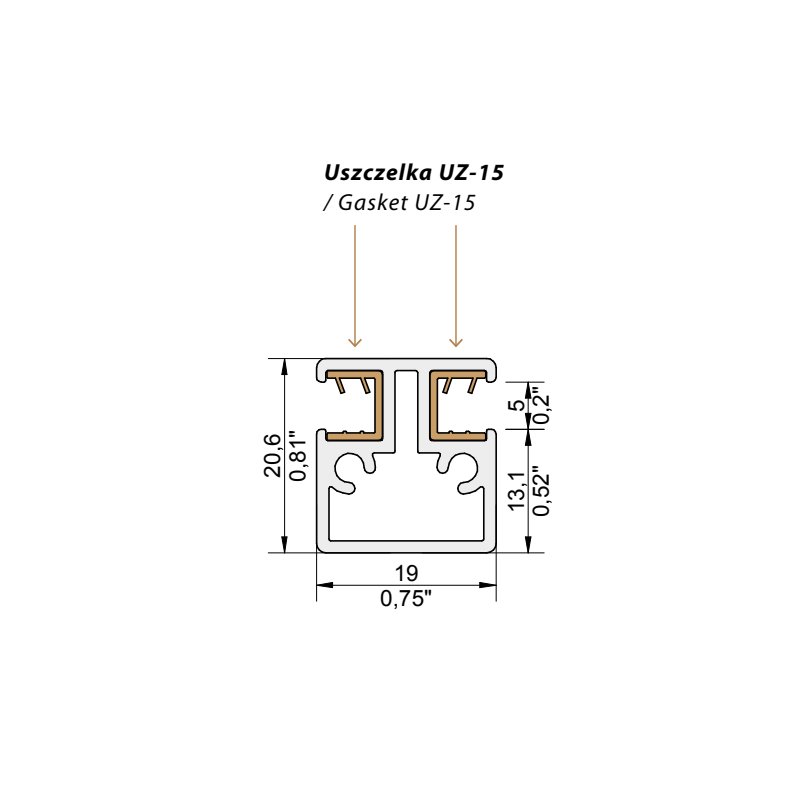

Profil szprosowy Z-1S

nr 020 010 05

Do frontu pasuje szpros Z-1S (Nr 020 025 05)

Do pobrania

nr 020 014 05 / nr 7004
* nie można wykorzystywać frontu w okuciach z zawiasami
* Do frontu pasuje szpros Z-1S (Nr 020 025 05)

Do pobrania

nr 020 017 05
* Do frontu pasuje szpros Z-1S (Nr 020 025 05)

Do pobrania

nr 020 024 05
* Do frontu pasuje szpros Z-1S (Nr 020 025 05)

Do pobrania

nr 020 026 05
Dla ramy okutej zawiasem BLUM, należy zastosować podkładkę dystansową do zawiasów nr katalogowy 70T3507.21
* Do frontu pasuje szpros Z-1S (Nr 020 025 05)

Do pobrania

nr 020 038 05

• Front opracowany pod okucia z zawiasami ukrytymi , istnieje możliwość zastosowania standardowych zawiasów firmy BLUM i Hettich,
• Maksymalne wymiary frontów z zawiasami ukrytymi 600x2700mm,
• maksymalna masa frontu z zawiasami ukrytymi wynosi 20 kg,
• Pod zawiasy ukryte, dla grubości korpusu szafki poniżej 25 mm, należy zastosować adapter firmy ZOBAL ( nr 010 007 05 )
• Front Z-22 z okuciami pod zawiasy ukryte nie wymaga stosowania szprosów i wzmocnień.

Do pobrania

numer katalogowy 020 045 05

• Profil zbliżony jest kształtem do profila Z-23
• Profil nadaje się do wykonania ram na łącznikach do zawiasów AirSalice (020 040 00 + 020 041 00) oraz łącznikach do ram wąskich: 7004.
• Można, odpowiednio do zastosowanych łączników, stosować zawiasy ukryte AirSalice bądź zawiasy do ram wąskich firmy BLUM, Hettich lub inne do ram wąskich alu.
• Pogrubione ścianki umożliwiają zastosowanie profila szczególnie do projektowania ram o zwiększonych gabarytach: 2700x700 a nawet 3200x600
• Grube ścianki umożliwiają wykonanie otworów gwintowanych bezpośrednio w ściance profila – zalecany rozmiar gwintu M4, M5.
• Zalecane uchwyty: U9, U92, U922 oraz U1, U2, U3, U4, U5, U6, U8.
• Ujma na szkło wynosi: 45mm na wysokości i szerokości.

 Do pobrania
